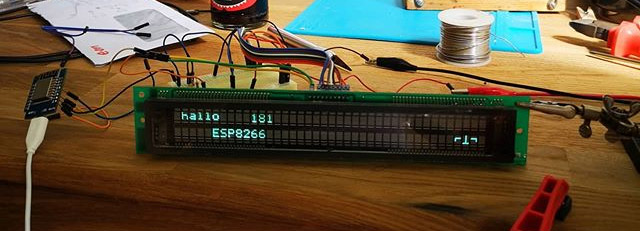

Futaba M402SD06GJ VFD am ESP8266 per Serial1 geschrieben am 26.07.2020

Vor längere Zeit hatte ich schon etwas zum Zeichensatz vom M402SD06GJ geschrieben.

Heute geht es um die Ansteuerung mit einem ESP8266 (D1) über Serial1.

Pinout

Bild des ESP8266 12-F D1 mit Anschlussbeschriftung

Vom ESP wird der Pin GPIO2 benutzt (TX1) - es wird als 2. serielle Schnittstelle (Serial1) angesprochen.

Am M402SD06GJ liegt Pin 2, 4, 6 und 16 auf 5V. Pin 4, 8, 10, 12, 14 auf GND.

Pin 19 ist der serielle Eingang (RXD). Pin 20 (BUSY) benutze ich nicht - er würde sonst die Empfangsbereitschaft signalisieren. Der Rest bleibt auch offen.

J1 und J3 habe ich am Display geschlossen, damit kann man das Display mit 15625 Baud ansprechen.

Test-sketch

/* ESP GPIO04 (D2) (Serial1 TX) -> VFD_19 RXD */ #include <ESP8266WiFi.h> void setup() { WiFi.mode(WIFI_OFF);//WIFI aus Serial.begin(115200);//DEBUG Serial.println(""); Serial.println("ready."); Serial1.begin(15625, SERIAL_8N1);//VFD 1xStartbit,8xDatenbit,1xstopbit delay(1000); VFD_reset(); VFD_Mode(true); VFD_Cursor(false); VFD_dim(4); VFD_setCursor(1,0); VFD_writeText("hallo"); VFD_setCursor(5,1); VFD_writeText("ESP8266"); VFD_setCursor(36,1); VFD_writeData(0xa9); VFD_writeData(0xf3); VFD_writeData(0xaa); Serial.println("go"); } byte counter=0; void loop() { counter++; VFD_setCursor(10,0); if(counter<10)VFD_writeText(" "); if(counter<100)VFD_writeText(" "); VFD_writeText(String(counter)); delay(100); } //----VFD---- void VFD_writeText(String s){ for(byte i=0; i<s.length(); i++){ char chr=s; Serial1.write(chr); delay(1); } } void VFD_writeData(uint8_t wert){ Serial1.write(wert); delay(1);//ms (-min 20us) } void VFD_reset(){ VFD_writeData(0x1F); } void VFD_dim(uint8_t stufe){ uint8_t out=0x20; //20% if(stufe==2)out=0x40; //40% if(stufe==3)out=0x60; //60% if(stufe==4)out=0xff; //100% VFD_writeData(0x04); //Dimm VFD_writeData(out); } void VFD_Cursor(bool an){ if(an){ VFD_writeData(0x13);//DC3: Cursor on } else{ VFD_writeData(0x14);//DC4: Cursor off } } void VFD_Mode(bool isnormal){ if(isnormal){ VFD_writeData(0x11);//DC1: Normal Display Mode } else{ VFD_writeData(0x12);//DC2: Vertical Scroll Mode } } void VFD_setCursor(uint8_t x,uint8_t y){ if(x<0)x=0; if(x>39)x=39; if(y<0)y=0; if(y>1)y=1; uint8_t pos=x+y*0x28; VFD_writeData(0x10); VFD_writeData(pos); } Display M402SD06GJ mit Text: "hallo 181 ESP8266"

Auf Instagram kann es in Aktion bewundert werden.

Das Projekt liegt auch auf github.
